产品简介

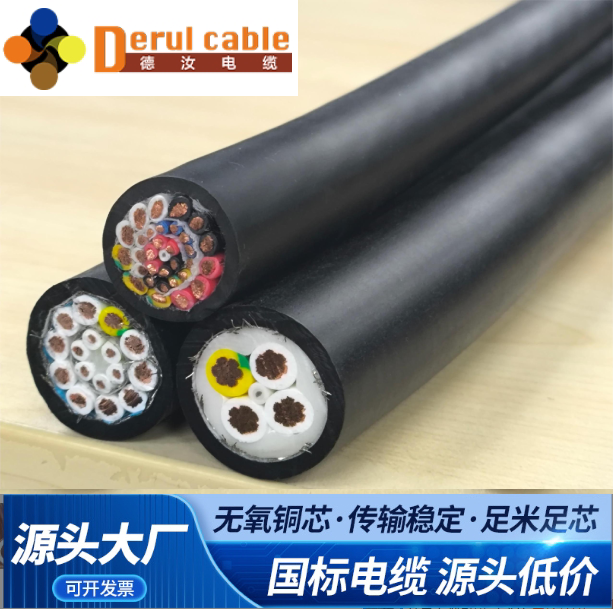

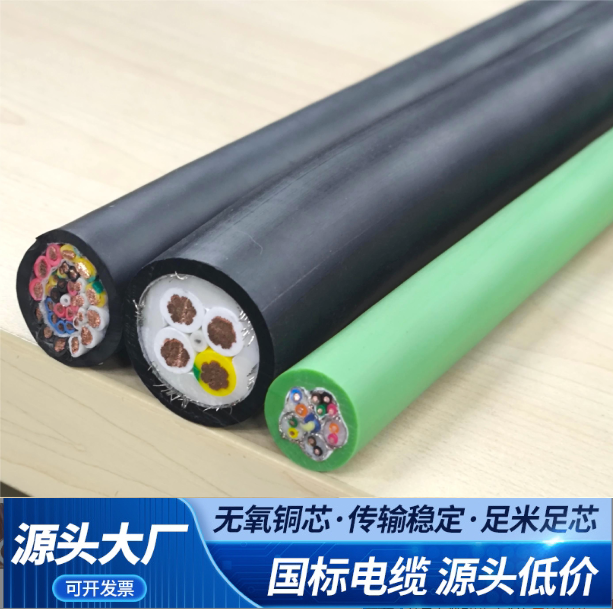

德汝牌抗扭转机器人数据电缆PUR应用范围·用于带有扭转运动的高负载·完全耐油，还耐生物油·室内及室外应用，抗辐射·特别适用于机器人或是三维运动应用·机器人，物流设备，主轴驱动器。

立即咨询

介绍

德汝牌数据抗扭转机器人电缆PUR|应用范围：

·用于带有扭转运动的高负载

·完全耐油，还耐生物油

·室内及室外应用，抗辐射

·特别适用于机器人或是三维运动应用

·机器人，物流设备，主轴驱动器

德汝牌抗扭转机器人数据电缆PUR|特性要求：

·用于可扭转负载

·PUR外护套

·带屏蔽

·耐油和冷却剂

·耐划痕

·阻燃

·抗水解和微生物

※可为客户提供特殊定做

德汝牌抗扭转机器人数据电缆PUR|产品构造：

导体：高抗弯强度的精细裸铜多股线（符合EN60228标准）

绝缘材料：符合总线规格标准

单元屏蔽：高抗弯强度的镀锡铜丝编织屏蔽，光学覆盖率80％

外护套：低粘性、不含卤素，PUR基混合物，特别耐磨且具有高度的灵活,适用于拖链（符合DIN VDE0282标准第10部分

使用温度范围：（移动安装）-25℃至＋80℃，弯曲半径为10 x d

使用温度范围：（固定铺设）-40℃至＋80℃，弯曲半径为4 x d

最大速度：（扭转）180°/s

最大加速度：60°/S2

行程距离：适用于机器人和三维运动的应用，Class 1

扭转：每1米电缆长度可扭转±180°

抗辐射强度：高

德汝牌抗扭转机器人数据电缆PUR|技术说明：

额定电压：50V

测试电压：500V

耐油性：完全耐油（符合DIN EN 50363-10-2标准），Class 3

阻燃特性：符合IEC 60332-1-2，CEI 20-35，FT1标准，VW-1标准

无硅:不含腐蚀性的硅,（符合PV3.10.7-1992标准）

无铅:符合2011／55／EU（RoHS-II）标准

电缆型号

芯数及截面积

(mm)

最大外径

(mm)

铜含量

(kg/km)

重量

(kg/km)

MNCFROBOT4.001

(3x(2x0.14)C

+(4x0.14)+(2x0.5lC

11.0

166

MNCFROBOT4.002(1)

(3x(2x0.14)C+(2x0.5))C

10.5

128

MNCFROBOT4.006	(3x(2x0.14)C+(4x0.14) +(4x0.22)+(2x0.5))C	11.5	77	167
MNCFROBOT4.009	(4x0.25)+(2x0.5))C	9.5	53	102
MNCFROBOT4.015	(4x(2x0.14)+4x0.5)C	9.5	54	106
MNCFROBOT4.028(16)	(2x(2x0.20)+(2x0.38))C	7.5	49	76

（1）发货日期待定

（16）电缆外护套颜色：绿色（与RAL 6018相似）

注：表中所有外径是指最大值

G＝带有黄绿色接地线 X＝不带接地线＊样本中的新品

电缆型号	芯数及截面积 (mm)	芯线组	颜色代码
MNCFROBOT4.001	(3x(2x0.14)C+(4x0.14)+(2x0.5))C	3x(2x0.14)C 4x0.14 2x0.5	绿色／黄色，黑色／棕色，红色／橙色灰色，蓝色，白色-黄色，白色-黑色棕色-红色，棕色-蓝色
MNCFROBOT4.002	(3x(2x0.14)C+(2x0.5))C	3x(2x0.14)C (2x0.5)C	棕色／黄色，黑色／棕色，红色／橙色黑色，红色
MNCFROBOT4.006	(3x12x0.14)C+(4x0.14) +(4x0.22)+(2x0.5))C	3x(2x0.14)C (4x0.14) (4x0.22) (2x0.5)	棕色／绿色，蓝色／紫罗兰，灰色／粉色，红色／黑色白色，棕色棕色／绿色，紫罗兰／黄色，灰色／粉色，红色／黑色蓝色，白色，棕色-绿色，白色-绿色
MNCFROBOT4.009	4x(2x0.25)+(2x0.5))C	4x(4x0.25) 2x0.5	绿色／黄色，粉色／蓝色红色，黑色
MNCFROBOT4.015	(4x(2x0.14)+4x0.5)C	(4x12x0.14) 4x0.5)C	绿色／黄色，棕色／黑色，红色／橙色灰色／蓝色／白色-黄色／白色-黑色
MNCFROBOT4.028	(2x(2x0.15)+(2x0.38))C	2x(2x0.15) (2x0.38)	棕色-黄色／棕色-灰色／绿色-黑色／绿色-红色棕色-红色／棕色-蓝色
